由西咸海綿城市公司下屬公司-西安西海綠色城市設計研究院有限公司設計的銅川市新區教育局室外景觀提升與海綿化改造項目經過一個雨季的考驗，基本實現了設計目標。今天小編帶大家看看，這個項目我們是怎么設計的，改造效果又是怎么樣的！
銅川市新區教育局室外景觀提升與海綿化改造項目
設計單位：西安西海綠色城市設計研究院有限公司
聯系方式：029-38020053。
項目概況
教育局位于銅川市新區，項目北臨華原西道北路、南臨斯明街、西臨長寧南路、東臨光明路。場地占地面積約7724㎡，其中建筑屋面占地為1116㎡，道路占地面積為2023㎡，室外綠地占地面積為3633㎡，硬質鋪裝占地面積為952㎡。場地內共有3棟建筑，教育局辦公樓（5層），東西兩側配套用房（1層），項目用地性質為公共建筑用地，本次海綿城市建設以海綿化提升改造為主。

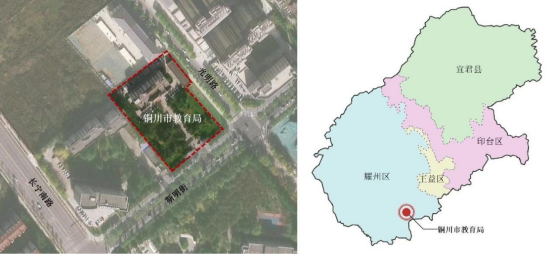

銅川市教育局區位圖
存在問題

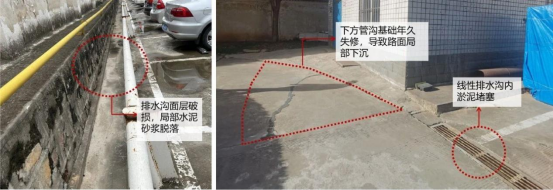

●排水系統不完善，廚房區域管道雨污合流，排水管道老舊、局部滲漏，管內淤泥堵塞。

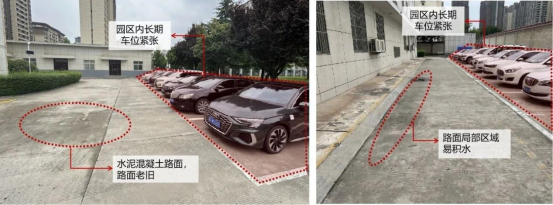

●主干道路面破舊，存在多處易積水點，影響辦公出行。綠地中游園小路年久失修，影響步行安全。
●場地內停車位數量不足，無法滿足使用需求。
●園區缺少休閑場所，綠地植被退化嚴重，雜草叢生，局部區域黃土裸露。
設計思路
新區教育局海綿城市改造以問題為導向，有效解決場地雨污合流、場地積水、停車難等問題，因地制宜的設置雨水花園、透水鋪裝等海綿措施，實現徑流總量控制和徑流污染控制目標。
技術路線
因教育局為改造項目，LID設施建設盡量結合現狀，避免大拆大建。本次設計主要采用雨落管斷接、傳輸型植草溝、雨水花園、蓄水模塊、透水鋪裝等技術措施。LID技術路線如下圖所示：
技術路線圖
在室外雨水管道、LID設施設計中充分考慮自重濕陷性黃土場地下的雨水滲蓄風險防控問題，采用避免雨水中深層入滲的可靠防水措施，保護周邊建筑物及道路基礎安全。

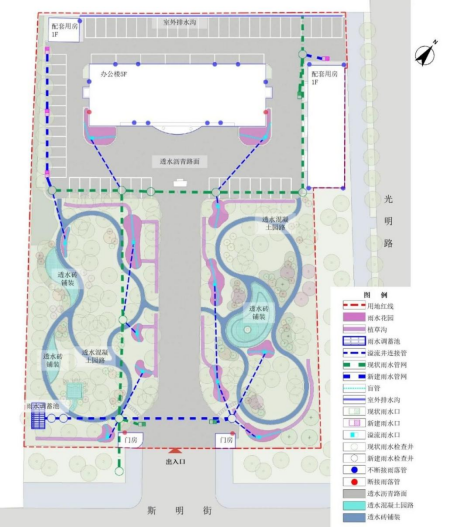

LID設施與排水管網銜接圖
設計策略
設計策略一：完善排水體系，實施雨污分流。
修繕現狀排水邊溝，對廚房區域雨污合流管道進行雨污分流改造。通過新建雨水管道長度167 米（其中干管DN300，管長45 米、支管DN200，管長122 米），實現園區整體雨污分流，消除合流制管網帶來的污染。
設計策略二：路面提升改造，解決場地積水問題。

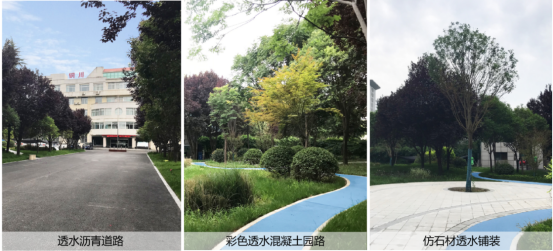

透水瀝青路面設計并未采用原有硬質道路全部挖除重建的方式，而是利用既有水泥混凝士路面表面處治后作為剛性基層，加鋪透水瀝青混合料面層，既滿足了消防道路結構荷載安全需要，同步實現了道路面層排水與橫縱坡優化調整，減少場地徑流，也有效節約了工程投資。
設計策略三：新建海綿設施，加強雨水源頭消納。

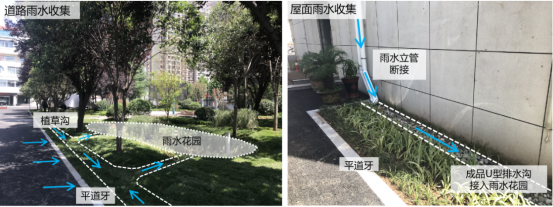

通過降低綠地標高、更換平道牙石、雨落管斷接、設置植草溝等方式，對道路、硬質鋪裝與屋頂雨水進行收集，設置雨水花園（277 ㎡）、植草溝（144 延米）、透水鋪裝（594 ㎡）等設施，減少雨水徑流，增加雨水滯蓄能力同時延緩雨水徑流峰值，減輕市政管網壓力。
設計策略四：設置蓄水模塊，增強雨水資源化利用。

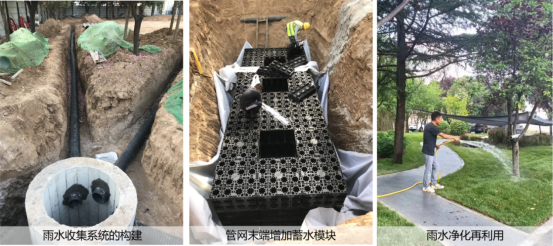

管網末端增加蓄水模塊，建設雨水收集系統，將收集的雨水進行凈化處理，用于綠化灌溉、路面清洗等用途，實現雨水的資源化利用。
設計策略五：完善場所功能，提升園區環境品質。
合理規劃園區交通流線，增加停車位數量，緩解停車難問題。利用現有綠地空間，增加健身步道與休閑廣場。園區植物配置盡量遵循現狀，維持場地內長勢較好的喬灌木不做大的調整，結合雨水花園的分布，搭配具備較強凈化能力、耐濕、耐旱、低維護的鄉土植物，提升綠化品質。

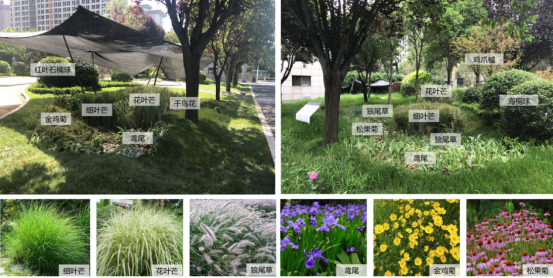

雨水花園植物配植
提升改造過程控制

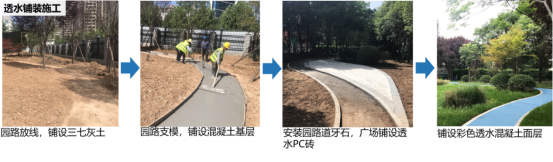

透水鋪裝施工

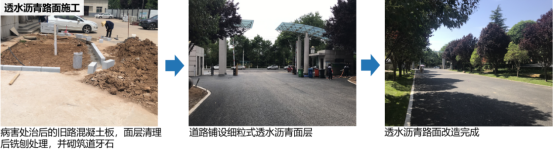

透水瀝青路面施工

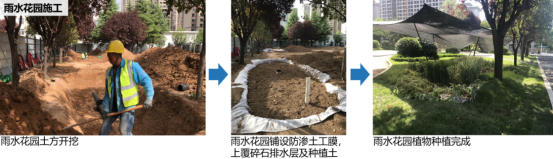

雨水花園施工

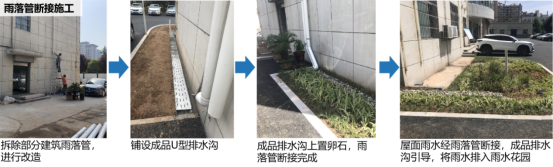

建筑雨落管斷接施工

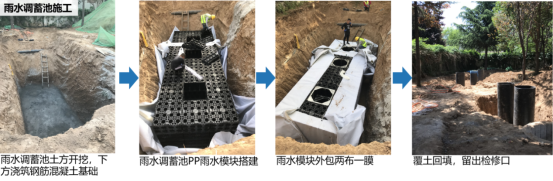

雨水調蓄池施工

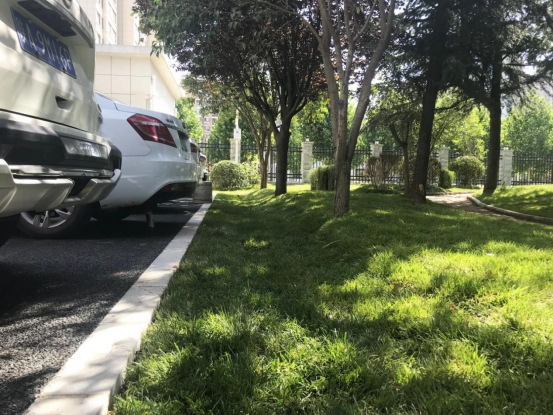

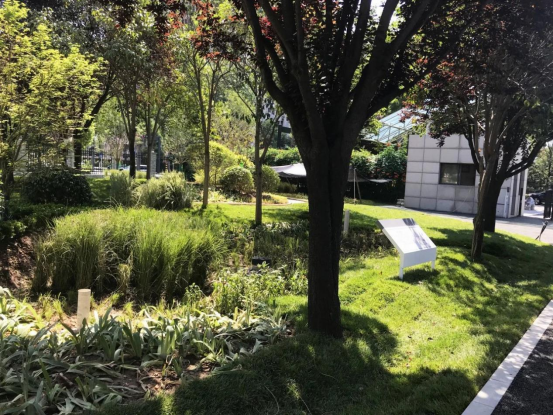

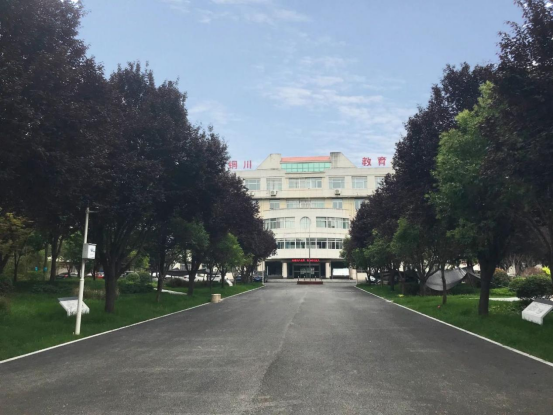

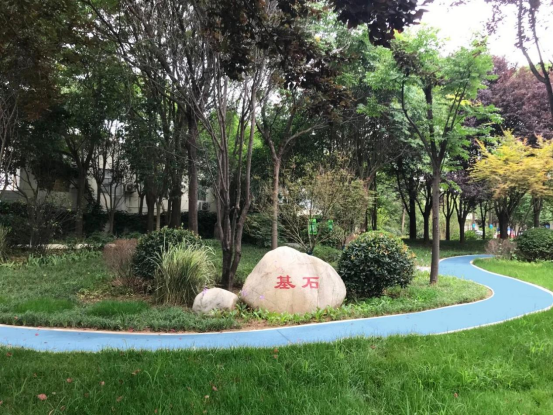

建成效果
新區教育局海綿城市提升改造項目完成后實現園區雨污分流，提高了排水管網的排水能力。通過增加海綿設施提高園區蓄滯、消納雨水的能力，實現年徑流總量控制率達到 83.01%，年徑流污染去除率達到70.56%。同時考慮業主需求，增加停車位19個，有效緩解了停車難等問題，提升了綠化品質，增加了休閑游憩散步場所，改善辦公環境。

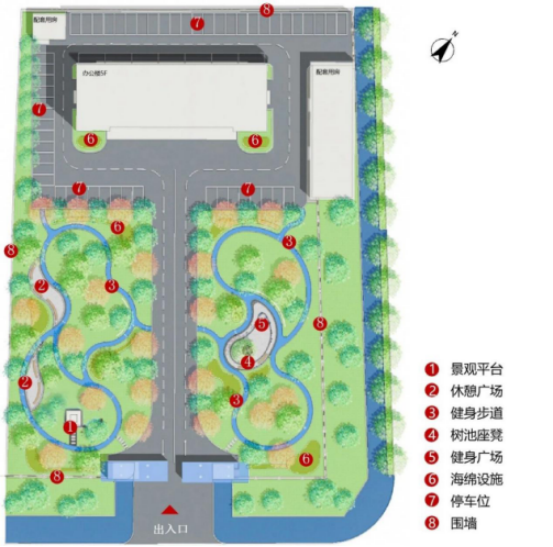

景觀平面圖
總體鳥瞰圖
本期我們深入解讀了銅川市新區教育局機關“海綿化改造”的核心設計思路與實施成效，若您對項目中園區規劃設計、LID設施布局、排水系統運維等細節存疑，歡迎在評論區暢所欲言！下期我們將帶來更多“海綿城市”實踐案例——用真實工程解鎖生態建設密碼。關注我們，一起探索綠色城市的科學之道！
